فیلتراسیون در پاورپک هیدرولیک ( بررسی کلی انواع روش و محل نصب فیلتر روغن هیدرولیک در یک سیستم هیدرولیک )
فیلتراسیون روغن هیدرولیک یونیت هیدرولیک بر اساس محل قرارگیری در مدار سیستم هیدرولیک ( پاورپک هیدرولیک ) به شرح ذیل دسته بندی میگردد. البته ممکن است در یک سیستم هیدرولیک فقط یکی از این روش ها و یا تلفیقی از این سه روش نیز استفاده شود
فیلتراسیون روغن در خط مکش
گرفتگی فیلتر در خط مکش میتواند مشکلات زیادی برای پمپ بوجود بیاورد. لذا به جای فیلترهای خط مکش با مش حدود ۲۵ تا ۴۰ میکرون، از صافی های روغن استفاده میشود. سایز معمول صافی مکش در محدوده۹۰ الی ۱۵۰ میکرون در ورودی پمپها می باشد.
فیلتراسیون روغن در خط برگشت
در یونیت های کوچک متداولترین نوع فیلترها معمولا فیلتر خط برگشت است. این فیلترها برای حذف ذرات آلاینده ایجاد شده در سیستم و یا ذرات خارجی وارد شده به آن مورد استفاده قرار میگیرند. سایز معمول فیلتر در خط برگشت ۲۱ الی ۲۵ میکرون میباشد.
فیلتراسیون روغن در خط فشار
فیلترهای خط فشار در سیستمهای با حساسیت بالا مورد استفاده قرار میگیرند. در این سیستمها معمولا شیرآلات پروپورشنال و سروو موجود است. سایز معمول فیلترهای خط فشار ۷ الی ۱۲ میکرون میباشد.
فیلتراسیون روغن در خط کنارگذر
فیلتر خط کنار گذر در یونیتهای متوسط و بزرگ کاملا متداول میباشد. در صورتیکه دبی روغن برگشتی خیلی زیاد باشد، با توجه به حجم مخزن و زمان مناسب برای فیلتراسیون آن، از فیلتر کنارگذر استفاده میشود. سایز معمول فیلتر در خط کنار گذر ۲۱ الی ۲۵ میکرون میباشد.

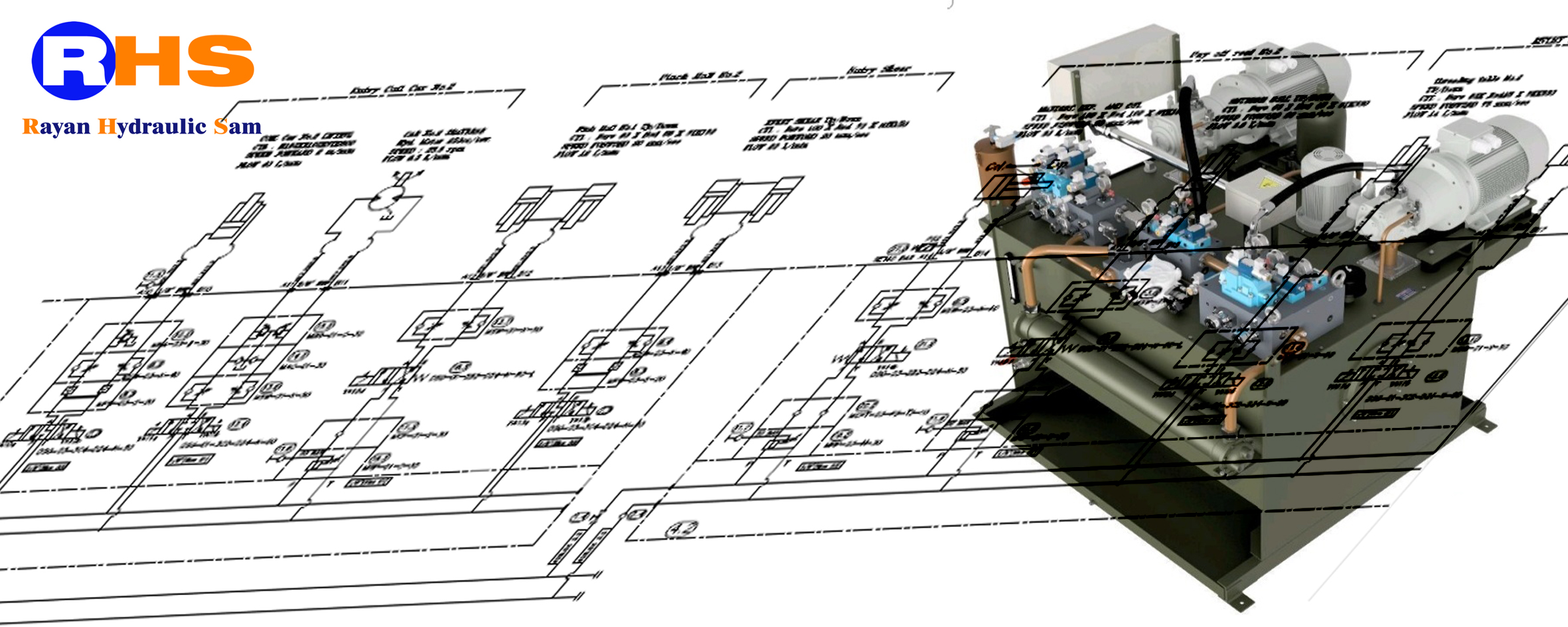

این تصویر مربوط به یکی از پروژه های طراحی و ساخت پاورپک هیدرولیک است که در شرکت مهندسی و ساخت رایان هیدرولیک سام انجام شده است. در این سیستم هیدرولیک فیلتر روغن در دو مکان خط مکش و خط برگشت استفاده شده است.
